ATS 549通用小部件超聲模體，ATS 549超聲模體是一種簡單，全面的評估成像系統的方法，工作頻率范圍為2.25至15.0 MHz。該型號的前6厘米設計用于容納較高頻率，而6-30厘米之間的區域保留用于低于7.5 Mhz的頻率。充滿水時的掃描井提供了評估內窺鏡探針的理想方法。只需將換能器的有效區域放在模體表面上，程序與任何標準線性換能器相同。

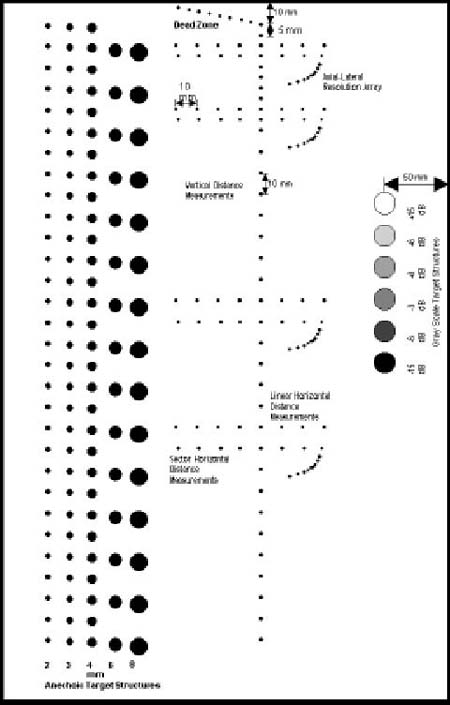

ATS 549通用小部件超聲模體，ATS 549超聲模體設計了單絲線目標組合，用于距離測量和組織模擬不同大小和對比的目標結構。一百二十（120）個囊狀目標結構垂直排列，從而允許整個目標組在一個視圖中顯示。由于背景材料和目標結構的聲學相似性，已經消除了由失真，陰影或增強引起的偽像。提供了從+15到-15 dB對比的六個灰度目標，以評估系統顯示的動態范圍和灰度處理性能。


ATS 549通用小部件超聲模體，ATS 549超聲模體測試已執行
死區或戒指
垂直測量校準
水平測量校準
靈敏度/滲透
功能決議
焦點區
軸向和橫向分辨率
圖像均勻性
灰度和顯示動態范圍



ATS 549通用小部件超聲模體，ATS 549超聲模體用途：
質量保證
常規臨床表現
在制造
研究和發展
教學

包括便攜箱和內置掃描井。


規格

一般
整體尺寸	36.5 x 25.7 x 9.5 cm
筑屋材料	PVC
室壁厚度	1.0厘米*
掃描表面	4
掃描表面尺寸	21.0 x 7.0厘米 31.5 x 7.0厘米
重量	7.1千克（15.5磅）

組織模仿材料
類型	聚氨酯橡膠
冰點	<-40°C
熔點	> 100°C
衰減系數	0.5 dB / cm / MHz±5.0％**
聲音的速度	在23°C時1450 m / s±1.0％

線目標
材料	單絲尼龍
直徑	0.05毫米和0.12毫米
位置容差	±0.1毫米
垂直組 間隔間距 深度1.0 - 6.0厘米 深度6.0 - 30.0厘米 深度	.5 cm 1.0 cm 1.0 - 30.0 cm
水平組 數量組 間隔間距 深度 線性陣列組 扇區/凸集陣列組	8 1.0 cm   2.0,5.0,14.0,20.0 cm 2.5,5.5,15.0,21.0cm
死區組 側向位移 間隔間距 深度	5.0毫米 1.0毫米 2.0 - 10.0毫米
軸向 - 橫向分辨率組 深度（第一軸向目標） 掃描表面1 掃描表面2 掃描表面4	2.5，5.5，15.0，21.0厘米 7.0厘米 13.0，19.0，28.5，31.5厘米
區間間距	0.5,1,2,3,4毫米

消聲目標結構
類型	非回聲，圓柱形
第2組，第3組，第4 組每組目標 直徑 深度掃描表面1	30 2.0,3.0,4.0 mm 1.0 - 30.0 cm
第6組， 每組8 mm目標 直徑 間隔間距（中心到中心） 深度掃描表面1	15 6.0,8.0 mm 2.0 cm 2.0 - 30.0 cm

灰度目標結構
類型	回聲，圓柱形
目標數量	6
直徑	10.0毫米
深度	5.0厘米
相對于背景材料的對比度	（dB）+ 15，+ 6，+ 3，-3，-6，-15

*標稱尺寸

**可根據要求提供其他衰減

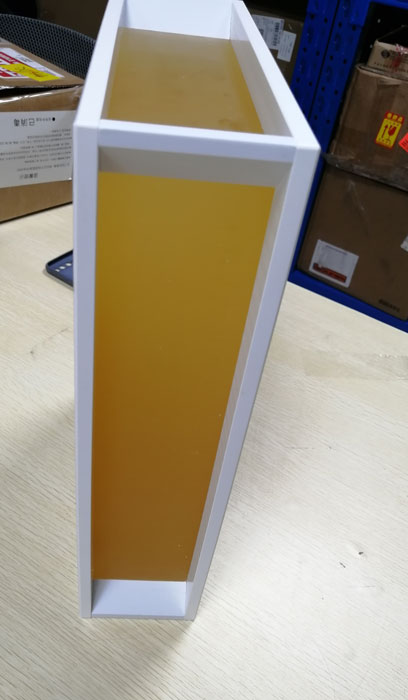

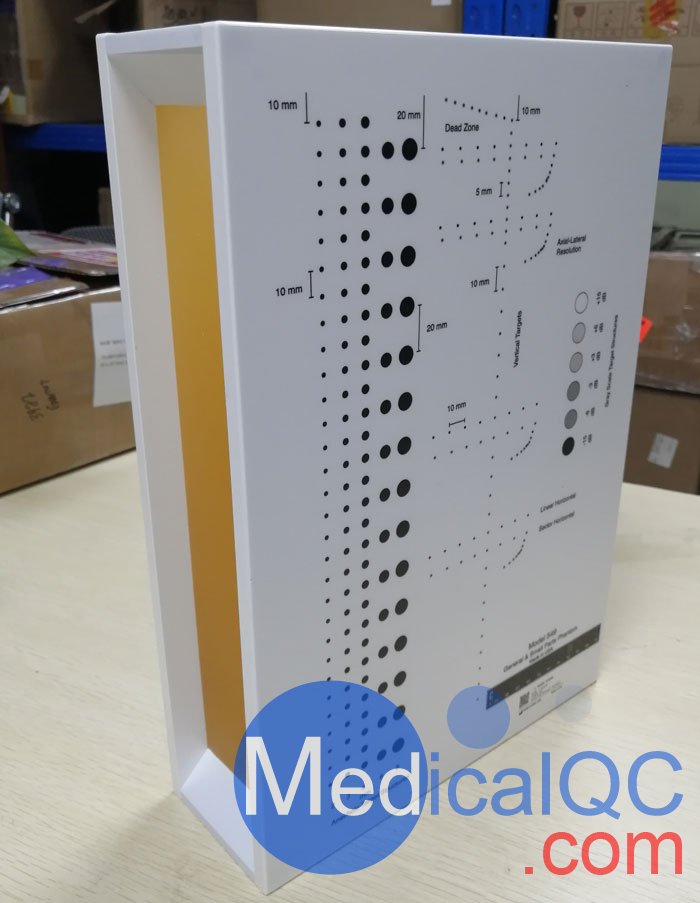

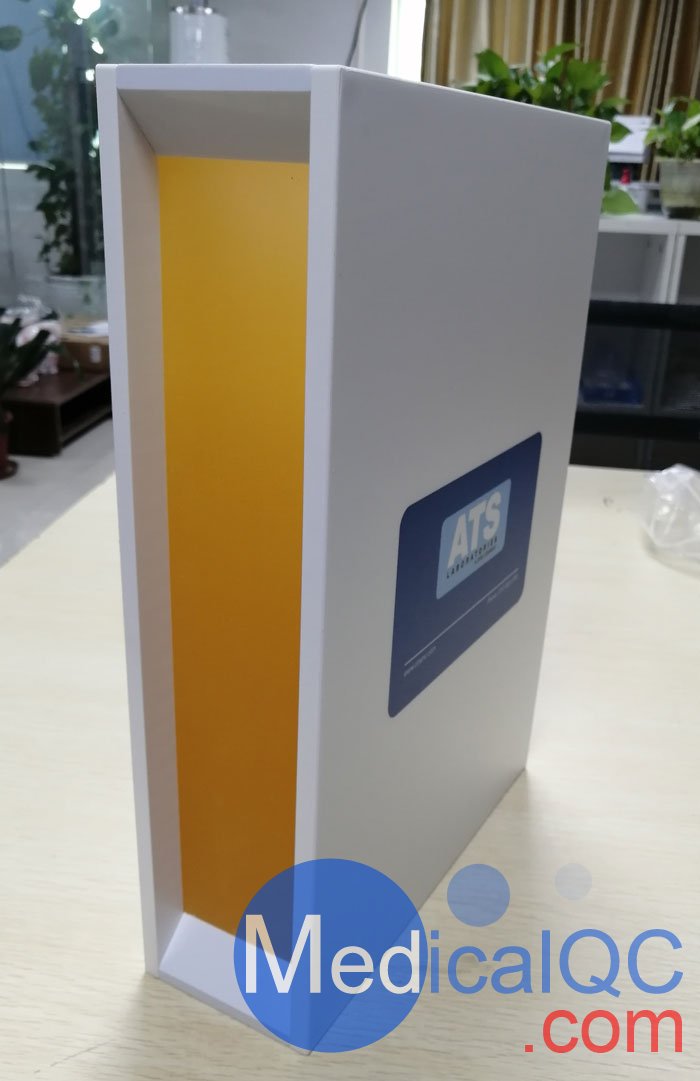

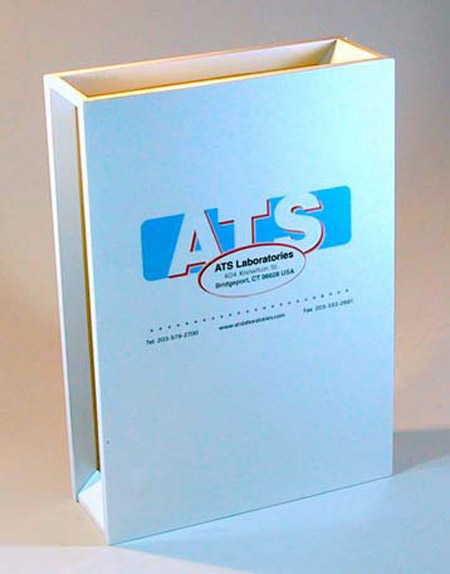

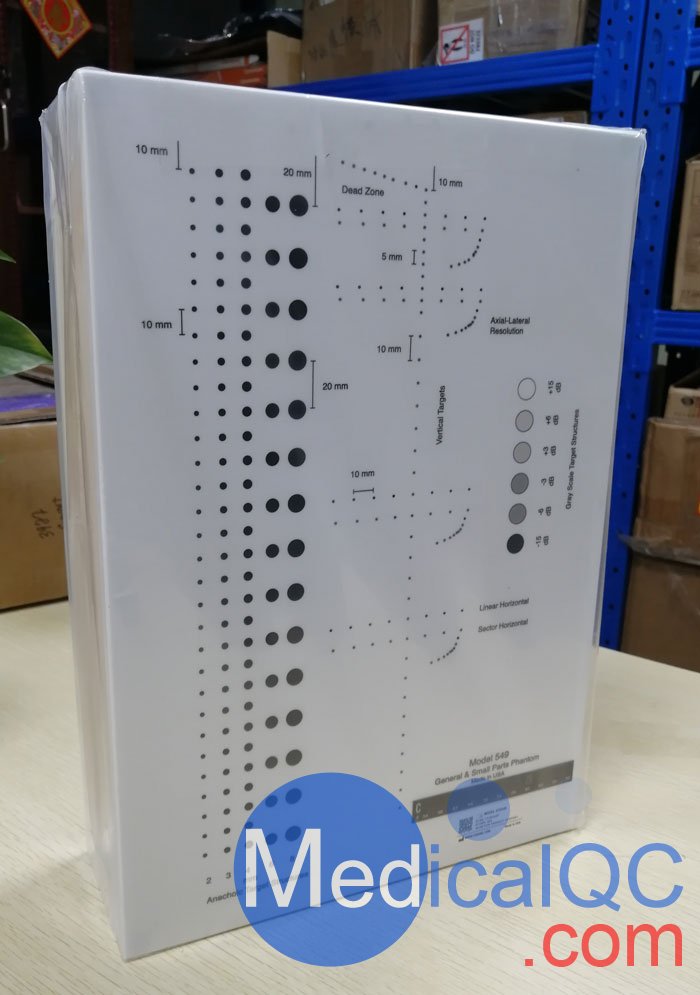

ATS 549通用小部件超聲模體，ATS 549超聲模體實物拍攝圖：
