CIRS 069多普勒超聲血流模擬器

CIRS 069多普勒超聲血流模擬器被設計用于模擬組織模擬體模中的血流，并且可以用于執行多普勒超聲設備的質量保證測試。最常見的兩個測試是靈敏度和速度精度，但文獻中也描述了許多其他有用的測試（參見參考文獻）。

CIRS 069多普勒超聲血流模擬器包括一個模仿人體血流模型的血管模擬超聲波兼容管，以一定角度進入模型。該幻影既有頂部和底部的掃描表面，允許在不同的深度和方向的角度進行測試。這使得幻像適合于測試外圍血流和更深的腹部血管。體模被填充有Zerdine ®仿組織凝膠與1540米/秒，0.7分貝/厘米/ MHz的衰減和反向散射的對比度設計以匹配肝臟的聲音的速度。它被安置在堅固的ABS塑料為增加的耐久性。希望將B模式質量保證功能與多普勒測試相結合的客戶可能要求定制幻像，以包括導線，灰度和無回聲目標。

CIRS 069多普勒超聲血流模擬器特征
蠕動泵能夠提供0.5至12.5ml / s的流速，這意味著平均流速為2-70cm / s。（由于層流和脈動流的影響，峰值流速將比平均流速大2-4倍）。
預先充滿CIRS血液模擬液的儲液器。更換液可以單獨訂購。
脈沖阻尼器將來自蠕動泵的脈動流轉換成恒定流速。
方便的顏色編碼管快速斷開配件

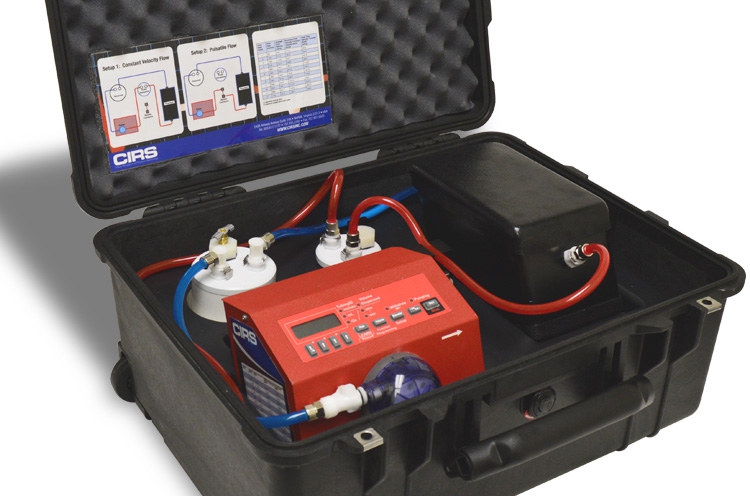

方便的硬殼攜帶箱設計，使整個系統在箱內預先配置。

CIRS 069多普勒超聲血流模擬器產品規格
多普勒流量泵
電機類型	步進電機
每轉的電機步驟	200
微	1/8至1/1取決于電機的速度
直流連接器	2.1mm，中心positiove
直流連接器的電壓	24V直流滿負荷
安培	滿載時為900mA
電源類型	不受管制的線性外部墻壁適配器，國家和電源特定
電源輸出額定值	24V DC @ 1A
外形尺寸	7 3/4“x 5 1/4”x 5 3/4“高 （19.685 cm x 13.335 cm x 14.605 cm）
重量	4.51磅 （2.05公斤）
最大速度	372 RPM
最低速度	0.0168 RPM
最大抽水率	用3/16 ID管材775.2 mL / min
最小抽水率	用3/16 ID管材0.035mL /分鐘
血液模擬液
屬性	人類血液（37°C）	血液模擬液（22°C）
粘度（mPa）	3	4±0.5
速度（m / s）	1583	1570±30
衰減（dB / cm / MHz）	0.15	<0.1
后向散射（f 4 m -1 sr 1）	4x10 -31	未測量
流體性質	非牛頓	牛頓
“用于多普勒流量測試對象的新型血液模擬流體的驗證”， K. Rammnarine等，超聲在醫學和生物學，卷。24.第3號，第454頁。
組織等效體模
外形尺寸	20×12.5×27.5厘米
管道	內部尺寸：3/16“ 外部尺寸：1/4”
掃描表面	Saran層壓膜：12.5 x 17.5厘米
背景材料	Zerdine ® SOS：1540米/秒±10m / s的 衰減：0.7分貝/厘米兆赫
