Catphan710 CT性能模體，Catphan710模體將幾種用于高級CT測量的工具組合在一個套件中。
Catphan700是我們最先進的型號，是配備Wave插件的套件的基礎，用于3D分辨率測量。
為了快速直觀地了解3-D分辨率，我們提供了CCT287 45 °高分辨率刀片，帶有均勻性支架和底座。
CTP748不銹鋼和鈦插件可以插入CTP682模塊中，用于評估金屬偽影減少算法。
為了評估寬束CT的感光測定，其中散射具有顯著影響，CCT285在體模前端提供了額外的材料。
該裝置包括兩個橢圓形的環體，用于測試系統的人體衰減水平。nbsp;兩個環長20厘米，橢圓直徑分別為25 - 35厘米和30 - 38厘米。
Catphan® 710 套件非常適合需要廣泛功能來測試現代 CT 掃描儀的物理學家。 該套件提供了綜合評估 CT 圖像質量的工具和相應的測試數據，以幫助物理學家和放射科醫生了解和選擇最佳成像方案。 以下是此套裝中包含的產品列表。
Catphan® 700 旨在滿足最先進的 CT 體積掃描儀的圖像性能測量要求。 大衛·古迪納夫 (David Goodenough) 博士 利用他 35 年的 CT 圖像質量研究和測試經驗來指導我們完成 Catphan® 700 的研發。
Phantom 保留了其他 Catphan® 型號中提供的許多測試和功能，包括 CTP515 低對比度測試模塊和集成外殼安裝系統。 其他測試對象已在此開發中得到改進，包括在新的每厘米 1 到 30 線對測試模塊中添加更高分辨率的測試圖案，在感光切片幾何模塊中包含的低對比度球體陣列中添加更小的丙烯酸球體， 以及額外的骨骼和肺樣本，以幫助客戶使用 CT 圖像進行放射治療計劃。
此外，模體還包含新的波插件，用于測量掃描區域的切片幾何形狀和分辨率。 為了解決由于掃描儀 x 軸和 y 軸的測試圖案方向可能引起的變量，模型有一個新的旋轉支架，使安裝的模型能夠 360° 旋轉，制動器以 45° 間隔旋轉。

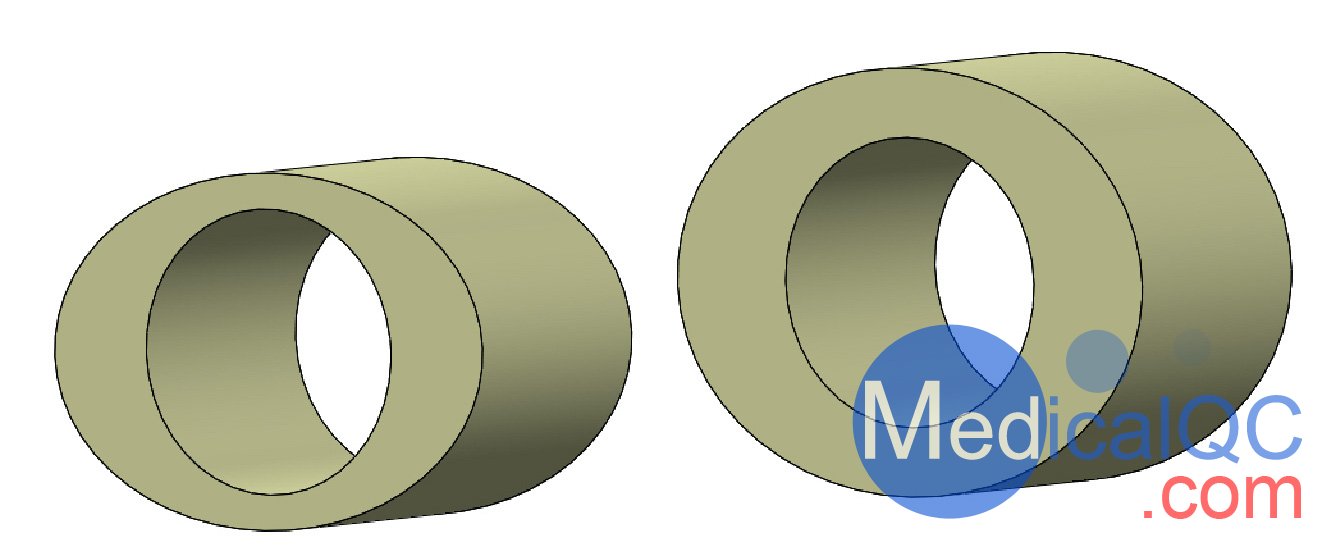

CTP579-20和CTP651-20體環

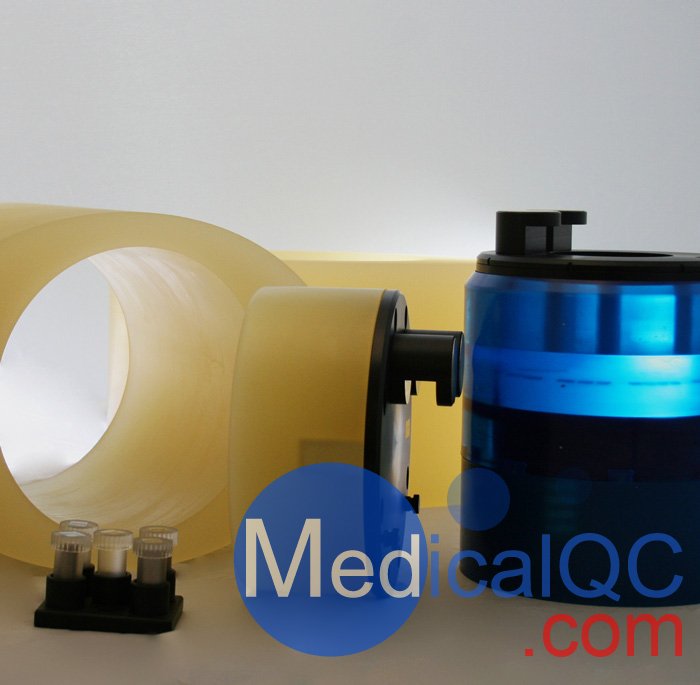

為了更好地了解具有不同體型成像的 CT 掃描儀的性能，該套件包括模擬大型患者的 25cm x 35cm 橢圓環和模擬超大患者的 30cm x 38cm 橢圓環。 兩個環的長度均為 20 厘米，因此它們覆蓋了整個體模，并且足夠?qū)捯杂糜诖笕萘繏呙鑳x。
模體由我們耐用的均勻材料鑄造而成。 將環放在患者檢查床上后，可以將 Catphan® 700 滑入環中進行掃描。

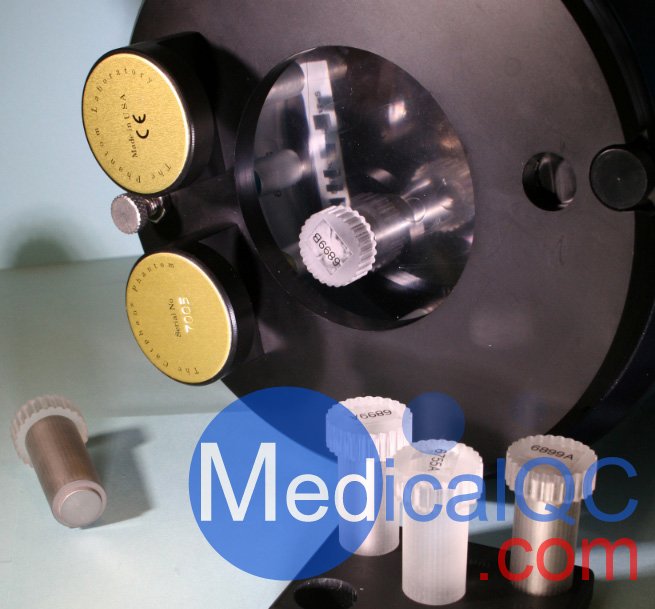

CTP748 高密度插件
大多數掃描儀制造商現在都提供后處理算法，以減少患者體內金屬造成的圖像偽影。 高密度刀片組包含 2 個鈦合金插件和 2 個不銹鋼插件，每個刀片的直徑分別為 6.35 毫米和 12.7 毫米。 通過將這些插入 Catphan® 700 的 CTP682 模塊，在金屬工件和模塊的感光目標之間創建條紋。
可以使用 Smári 分析服務分析帶有這些插件的 CTP682 模塊的圖像。 該服務記錄圖像中 5 個定義的感興趣區域的值，其中包含條紋路徑。 在每個區域中，記錄平均值、標準偏差和范圍。 通過比較這些數據，可以評估條紋減少處理的有效性。
上圖顯示了 5 個感興趣區域，下圖是 Smári 報告。 除此信息外，Smári 報告還提供了一份基于 Catphan® 700 圖像測量結果的綜合報告。

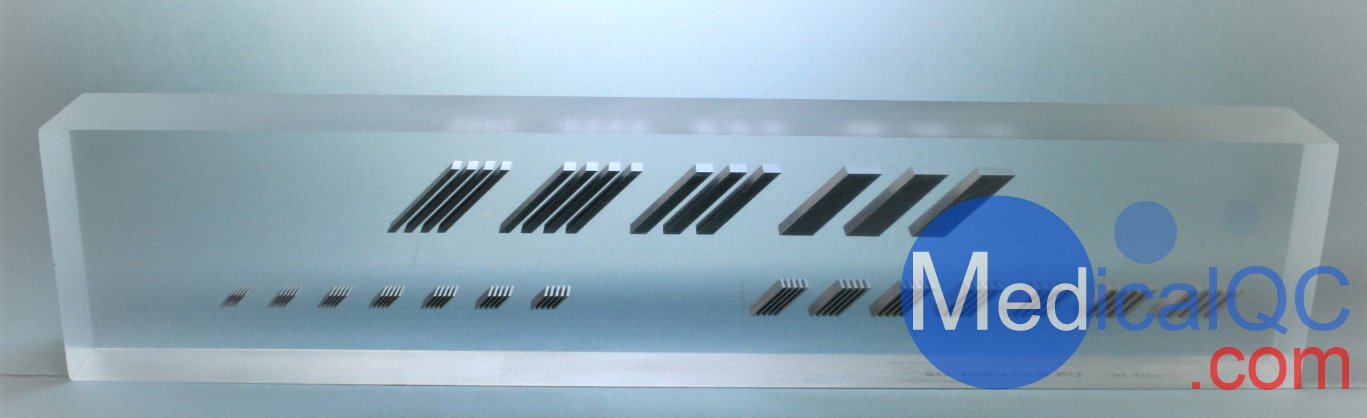

CCT287 45° 高分辨率測量儀和均勻性支架
獲得專利的 45° 高分辨率儀表旨在說明 CT 掃描儀在特定成像協議下的 3-D 體積分辨率。
當使用 CT 進行體積測量或建模時，3-D 分辨率很重要，例如放射治療計劃或構建與患者匹配的假肢設備。 這可用于評估制造商對更高各向同性分辨率的開發。
使用 FFT 函數分析 Catphan® 700 中波插入的 CT 圖像，通過報告臨界頻率以數學方式說明 3-D 分辨率。 45° 量規提供了一種易于理解的掃描儀 3D 分辨率的視覺表示。 這在與其他醫務人員合作優化成像協議時很有幫助。
傳統上，我們先測量二維分辨率，然后測量切片厚度或三維的切片靈敏度曲線。 45°Resolution Gauge 提供了反映這兩種測量的簡單評估。 這在選擇協議和嘗試了解成像協議（例如重建濾波器、切片厚度和螺距對體素大小和精度的影響）時非常有幫助。
45° 分辨率儀表在 40mm x 190mm x 20mm 透明聚氨酯物體中包含 3 個鋁制儀表部分。 與波插入件尺寸相同的量規安裝在帶有自己的底座的均勻外殼中。

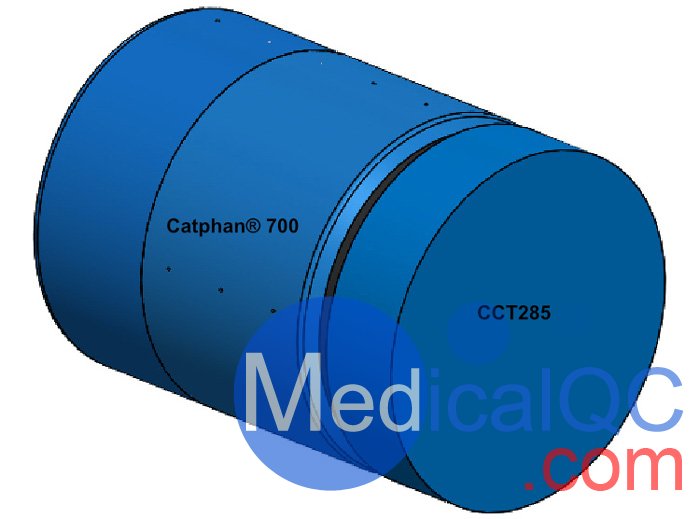

CCT285 散點擴展模塊
使用寬束 CT，感光目標的測量會受到穿過相鄰切片的束的散射的影響。 由于帶有水瓶端口的感光測定法位于 Catphan® 700 的末端，因此寬光束掃描可能具有不同的感光測定值，這是由于散射的變化造成的。 散射擴展在體模末端提供了額外的材料，為光束散射提供了廣闊的空間。 CCT285 插入到 Catphan® 700 的安裝端，可以將其放置在患者臺上或插入體環。
