為什么需要進行泄漏電流測試？

電氣設備通常設計為具有足夠的絕緣，以使操作員不會遭受電擊。但是，隨著時間的流逝，設備會變質，并且長時間使用設備時，電流泄漏可能會逐漸發展并加劇。這樣的泄漏電流對人體極為危險。醫用電氣設備產生的泄漏電流特別成問題，因?yàn)樗鼈兛赡軐?dǎo)致昏迷患者長時間電擊并嚴重?fù)p害組織。

該ST5540和ST5541使運營商能夠遵守具體的泄漏已經到位，國際和日本的標準來處理這些風險目前的測試要求。

ST5540系列符合檢測劣化情況的標準，可用于泄漏電流試驗。ST5540醫用泄漏電流測試儀測量方法的變更縮短作業時間:可適應更大的電流，因此能用于生產設備和家電等新產品的泄漏電流試驗中。而且，電壓可達240V（最大264V）

ST5540醫用泄漏電流測試儀高級功能

支持醫療和通用電氣設備的所有標準測試類型（ST5540）
電氣設備（包括打算用于醫療應用的電氣設備）通常設計為具有足夠的絕緣，以使操作員不會遭受電擊。
但是，絕緣可能會隨著時間而變差。ST5540和ST5541能夠進行符合標準的泄漏電流測試，以在出現問題之前檢測出這種劣化。（只有ST5540專為測試醫療用設備而設計。）
采用新的測量方法，減少了測試時間
以前的型號（特別是LEAK CURRENT HiTESTER 3156）要求在某些標準下進行測試時關閉被測設備。相反，ST5540可以在不關閉被測設備的情況下執行這些測試，從而減少了測試時間。
支持高達20A的額定電流，可測試的產品更多
HIOKI通過將新產品的額定電流提高到20A（以前的型號最高為15A）來響應現場客戶的要求。ST5540和ST5541能夠承受較大的電流，因此可以對工業設備和家用電器等新設計產品進行泄漏測試。儀器支持的電壓最高為240V（最大264V）。
符合IEC 60601-1：2005國際標準
與以前的型號不同，ST5540符合IEC 60601-1：2005第三版國際標準，允許從0.1 Hz到1 MHz的泄漏電流測量。
符合標準 -ST5540符合以下標準：

ST5540醫用泄漏電流測試儀國際標準

IEC 60601-1：2005第三版（醫療電氣設備–第1部分：基本安全和基本性能的一般要求）
日本標準
JIS T 1001：1992（醫療電氣設備安全性測試方法的一般規則），JIS T 1002：1992（醫療電氣設備安全性的一般要求）
JIS T 0601-1：1999（醫療電氣設備：安全通用要求）

ST5540醫用泄漏電流測試儀，日置HIOKI ST5540泄漏電流測試儀選型表

型號	ST5540	ST5541
測量方法	測量人體模擬電阻點上的壓降 電流值的計算和顯示真有效值測量 測量單元相對于儀器接地浮動。
測量方式	泄漏電流測量，電壓測量，安全導體電流測量
泄漏電流測量	接地泄漏電流，3種接觸電流，7種患者泄漏電流，患者測量電流，4種患者總泄漏電流，自由電流測量，3種外殼泄漏電流
測量電流	直流，交流（真實rms，0.1 Hz至1 MHz），交流+直流（真實rms，0.1 Hz至1 MHz），交流峰值（15 Hz至1 MHz）
測量范圍	DC / AC / AC + DC模式：50μA/ 500μA/ 5 mA / 50 mA AC峰值模式：500μA/ 1 mA / 10 mA / 75 mA
測量精度（電流測量）	直流測量：≤2.0％rdg。？6 dgt。（典型值） AC / AC + DC測量：讀數的2.0％。？6 dgt。（典型值為15 Hz至100 kHz） AC峰值測量：讀數的±2.0％？6 dgt。（典型值15 Hz至10 kHz）
介面	外部I / O，醫療設備繼電器輸出，USB 1.1（通信），RS-232C
功能性	110％的電壓施加，自動測試，可存儲100個目標設備的數據，時鐘，數據備份，打印輸出（可選）等	自動測試，100個目標設備的數據存儲，時鐘，數據備份，打印輸出（可選）等
電源	100/120/220/240 V AC（訂購時指定），50/60 Hz，30 VA額定功率
目標設備電源輸入	100至240 V AC，50/60 Hz接線端子的額定電流輸入：20 A
目標設備電源輸出	接線端子輸出：20 A插座輸出：15 A
尺寸，質量	320（W）？110（H）？253（D）毫米，4.5公斤
配飾	1-測試導線9170-10 1-外殼探頭9195 1-測試導線紅色 3-鱷魚夾（1紅色和1黑色） 1-使用手冊 1-用戶手冊 3-電源線 1-備用測量保險絲	1-測試線9170-10 1-外殼探頭9195 3-鱷魚夾（1紅色和1黑色） 1-使用手冊 1-用戶手冊 3-電源線 1-備用測量保險絲

ST5540醫用泄漏電流測試儀，日置HIOKI ST5540泄漏電流測試儀技術參數：

安全測試/電涌測試/泄漏電流測試儀模板
測試方法（安全）	IEC 60601-1，JIS T 0601-1
最大交流電流	75 mA（0.075安）
最大直流電流	50 mA（0.05安）
最小交流電流	50 uA（0.05 mA）
最小直流電流	50 uA（0.05 mA）
準確性	直流測量：讀數的2.0％6 dgt。（典型值） 交流/交流+直流測量：讀數的2.0％6 dgt。（典型值為15 Hz至100 kHz） AC峰值測量：讀數的2.0％6 dgt。（典型值15 Hz至10 kHz）
測試設備常規屬性
獨特的功能	設計用于測試醫療電氣設備
保證	1年
接口I / O	RS-232
產品重量	4.5公斤（9.92磅）
產品高度	110毫米（4.33英寸）
產品長度	253毫米（9.96英寸）
產品寬度	320毫米（12.60英寸）
ECCN編號	3A992
包括校準	工廠校準
電源電壓	120V 50/60 Hz，僅220V，僅240V
出生國家	日本
運輸高度	9.50英寸
運輸長度	15.00英寸
運輸寬度	15.00英寸

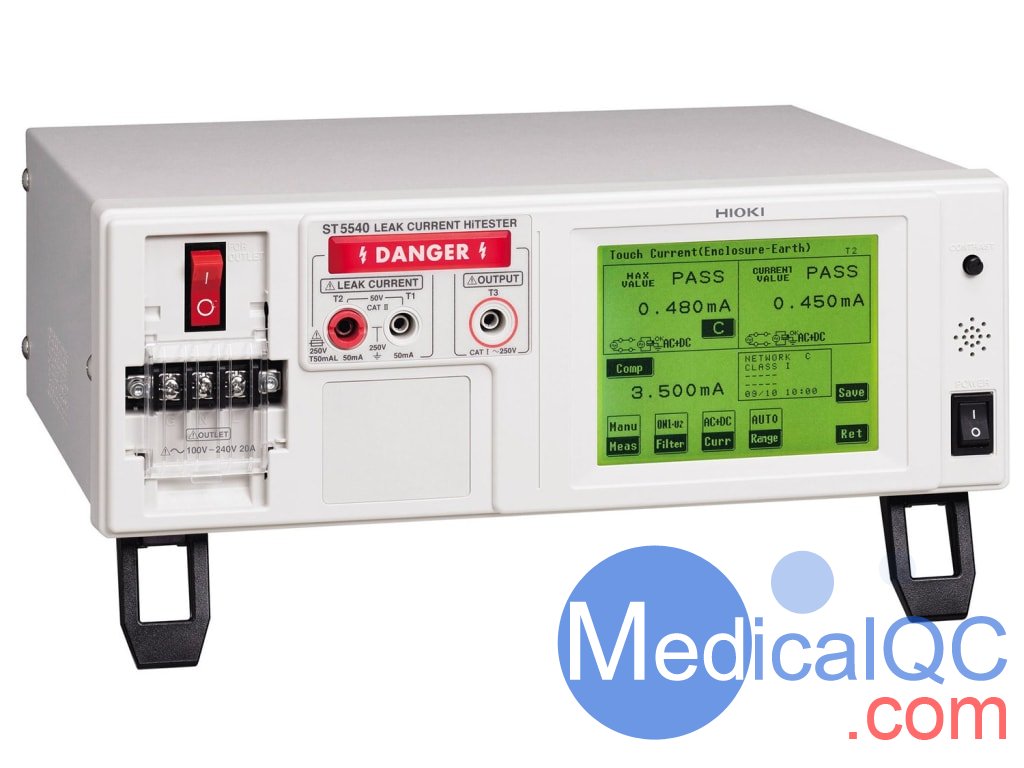

ST5540醫用泄漏電流測試儀，日置HIOKI ST5540泄漏電流測試儀
產品實拍圖：
