KS107BG(N-3)型超聲體模適用于工作頻率在5~20MHz之間的Ｂ超設備的性能檢測。

外部結構

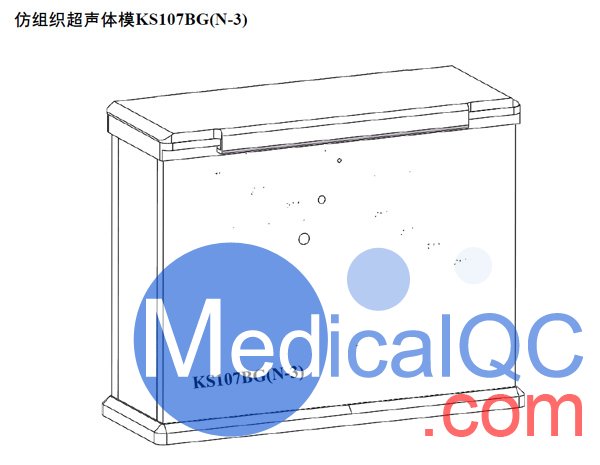

體模外殼和底座由有機玻璃加工組裝而成，底面板上開有兩個直徑36 mm的圓孔，其上封有約2mm厚的真空橡皮，作為抽氣及注射保養液的入口。體模外殼外表面貼有指示和裝飾用塑料薄膜面膜。頂面封以70μm厚聚酯薄膜用作聲窗。聲窗邊緣固定有10mm高度的水槽框，以保證檢測時即使以水為耦合劑也不會流失。水槽上有３mm厚的滑動蓋板，以便在不用時保護聲窗。其外觀示意圖如圖1所示。
體模外尺寸：20cm（長）×16cm（高）×7cm（厚）
體模內部?jī)舫叽纾?8cm（長）×13cm（高）×5cm（厚）



標準媒質
在體模外殼和聲窗圍成的六面體空腔內，充有符合國家標準要求的仿組織材料（TM材料）作為標準傳聲媒質。

技術指標
1.TM材料聲速：(1540±10) m/s(23±3℃)
2.TM材料聲衰減系數斜率：(0.70±0.05) dB/cm/MHz(23±3℃)
3.尼龍靶線直徑：(0.10±0.02) mm
4.尼龍靶線位置公差：±0.05 mm

線靶系統

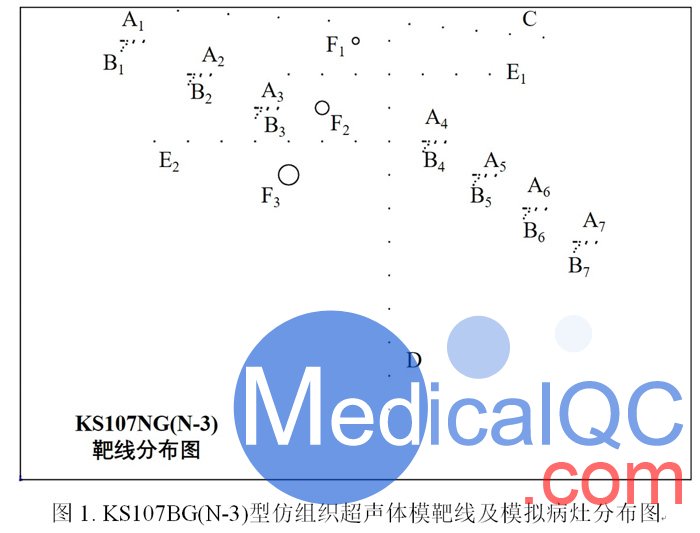

TM材料中嵌埋有線靶21群，其靶群及模擬病灶分布如圖1所示：

1. A₁─A₇：

側向分辨力靶群，靶線直徑為0.1mm。分別位于深度10，20，30，40，50，60，70mm處，每群中靶線中心間距自左向右依次為0.35，0.5，1, 2 , 3mm，側向分辨力靶群靶線分布圖如圖2靶群M及表1中靶群分布所示。

2. B₁─B₇：

軸向分辨力靶群，靶線直徑為0.1mm。各靶群中最上面一條靶線分別位于深度10，20，30，40，50，60，70mm處，每群中每條靶線與其上方對應的側向分辨力靶線中心垂直距離由左而右依次為3，2，1，0.5，0.35mm，靶線間的水平距離分別為0.2mm（即水平錯開間距）。軸向分辨力靶群靶線分布圖如圖2中靶群M和靶群N及表1中靶群分布所示。


3. C：

盲區靶群，靶線直徑為0.1mm。右側四條相鄰靶線中心橫向間距均為10mm，至聲窗距離分別為5，6，7，8, 9mm。左側三條相鄰靶線中心橫向間距均為15mm，至聲窗距離分別為1，2，3，4mm。

4. D：

縱向靶群，靶線直徑為0.1mm。共含靶線12條，相鄰兩線中心距離均為10mm。

5．E₁-E₂：
橫向靶群，靶線直徑為0.1mm。E₁位于深度位置為20mm處，E₂位于深度40mm處，相鄰兩線中心距離均為10mm。

模擬病灶F1—F3
TM材料內嵌埋有囊性模擬病灶3個，均為圓柱形，直徑分別為2，4，6mm，柱軸均與靶線平行，軸心分別位于深度10，30，50mm處。
