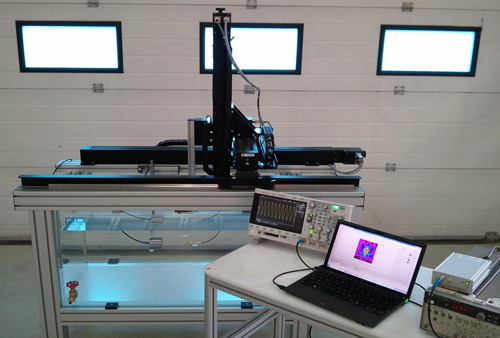

英國PA UMS4聲場掃描系統是一種全自動掃描系統，專門設計用于自動執行與聲場測量和繪圖相關的數據采集、顯示、存儲和處理等重復性任務。

超聲波測量依賴于準確測量聲場的能力。為促進這一點，PA UMS4聲場掃描系統具有以下能力：

• XYZ 軸的計算機控制運動和數據采集

• 在換能器的聲軸上自動對齊

• 實時顯示光束分析和平面掃描

• 焦點區域定位和表征

• 校正水聽器頻率響應和計算壓力波形

• 為監管報告計算導出的強度、功率和指數參數

• 準備和運行用戶定義的測量序列（腳本）

• 直接生成 PDF 報告

英國PA UMS4聲場掃描系統，USM聲場掃描系統技術參數：

水箱尺寸：1 m (L) x 0.6 m (W) x 0.6 m (H)
直線運動范圍：0.6 m x 0.4 m x 0.5 m
理想頻率范圍：0.5 MHz - 60 MHz
機動軸數：3 線性軸，XYZ（如果需要，加上最多 2 個旋轉軸）

位置誤差/線性重復性：+/- 5 µm（通過負載安裝編碼器）
線性分辨率：1 μm
角分辨率：0.01° (optional)

測量方向：水平或垂直/自上而下（用戶可配置）
工作速度：20 毫米/秒
工作負載：高達 15 公斤
包含的支架：L 形水聽器支架和多用途換能器支架

數據采集：通過數字示波器（作為標準提供）

系統軟件：PC 提供預加載的應用程序，用于數據采集和后處理

PA UMS4聲場掃描系統軟件可自動計算以下項目：

1、峰值正壓和負壓
2、ITA、ITP、IPA 和峰值/平均值，例如ISPTA協會
3、脈寬
4、光束寬度、面積和焦距
5、功率
6、MI
7、fawf
8、頻譜
