QRM-3DSR 3D空間分辨率模體，QRM-3DSR空間分辨率模體
型號：QRM-3DSR 類別： 質控模體 品牌：德國QRM pdf資料: QRM-3DSR 3D空間分辨率模體，QRM-3DSR空間分辨率模體.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
QRM-3DSR 3D空間分辨率模體，QRM-3DSR空間分辨率模體，3D 空間分辨率、切片靈敏度和線 MTF模體用于所有類型臨床 X 射線應用中的準直、間距值和圖像重建優化
3D空間分辨率模型
提供D100 兼容版本
評估平面內和軸向空間分辨率
在兩個平面上提供多個孔圖案

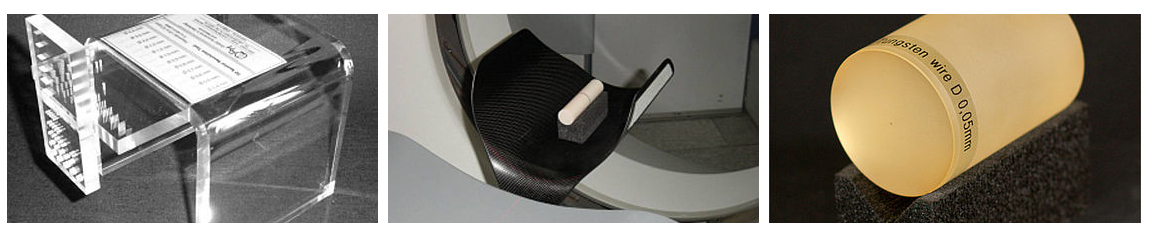

高對比度空間分辨率模型 (3D SR) 可視化準直、切片寬度、間距和圖像重建算法的影響。測試圖案由一系列具有不同間距的鉆孔組成，提供了一個數量級的空間頻率。使用螺旋/螺旋 CT 可以評估軸向圖像和冠狀重建。此外，可以通過單次掃描測試空間 3D 分辨率。
切片靈敏度模型
測量和評估螺旋 CT 體積掃描中的切片靈敏度
容納 1 毫米直徑和 25 微米薄的中心放置金板
Slice Sensitivity Phantom 旨在檢查 CT 掃描儀在螺旋/螺旋掃描模式下的切片靈敏度。它包含一個 25 µm 厚的圓形區域金屬箔，嵌入在一個均勻的組織等效塑料圓柱體中。使用重金屬插件，可以評估 0.5 到 10 mm 之間的所有準直，并具有足夠的圖像對比度。也可以分析一系列軸向圖像的高對比度插入物的最大 CT 數。
電線 MTF模體
提供D100 兼容版本
評估任何 3D 的平面內空間分辨率
帶 PSF 和 MTF 的 X 射線成像系統
可在“空氣”或樹脂中提供無電線
Wire MTF Phantom 基于一個圓柱體，該圓柱體包含一根或多根實心材料線材，平行于模型旋轉軸對齊。
作為一種變體，兩根導線中的一根可以稍微偏離中心放置，另一根在外圍，以允許在兩個不同位置估計平面內的圖像質量。點擴展函數 (PSF) 和調制傳遞函數 (MTF) 可以很容易地研究?？梢允褂貌煌木€徑以及模型內線的不同材料和位置。
3D 空間分辨率模型: 應用程序。120 kV 時為 130 HU
帶有測試圖案的板尺寸
50 毫米 x 100 毫米 x 10 毫米
模體高度 172 毫米
模型長度 190 毫米
重量 780 克
切片靈敏度模型
模型長度 100 毫米
體模直徑 23 毫米
金屬箔直徑 1 毫米
金屬箔厚度 0.025 毫米
電線 MTF模體
標準模型長度/直徑 60 毫米 / 45 毫米
D100 體模長度/直徑 100 毫米/100 毫米（適合胸部/腹部模型）
標準電線 鎢，50 µm（可根據要求提供其他直徑和材料）
3DSR提供了機會
要優化準直，請選擇俯仰值
并實現圖像重建
全方位各向同性空間分辨率
臨床應用的類型。
高對比度空間分辨率測試體模顯示了準直、切片寬度、間距和圖像重建算法的影響。
測試模式是一系列直徑和間距從4.0 mm到0.4 mm不等的鉆孔（表1），考慮到空間頻率的數量級。
利用螺旋/螺旋CT，評估軸位圖像和冠狀位重建，可以通過單次掃描測試空間3D分辨率。
該表總結了測試模式的幾何特性：圓柱形鉆孔的直徑、間距（兩個鉆孔之間的間距）以及由此產生的空間頻率（單位：p/cm）。每行圖案由五個孔組成。為了便于定位，在兩條線附近設置了檢查孔。
