ATS 700-D多普勒流量控制系統，ATS 700-D超聲多普勒流量控制器，ATS 700-D泵與適當?shù)哪ｓw組合使用時可以為評估超聲多普勒成像系統在不同深度、最大滲透、不同流速、位置和方向辨別的檢測提供一種簡單和準確的手段。包含一個不同速度的替換泵、流量累積器、在線流量計以及一個測量液瓶。該系統與仿真心臟多普勒流量模體、仿真外圍血管多普勒流量模體、有狹窄的仿真外圍血管多普勒流量模體、多普勒流量方向辨別裝置和多普勒測量液共同使用。泵的速度是由一個旋紐控制的。兩個在線流量計不斷監測著測量期間流經模體的仿真血液測量液的流率。測量液瓶的最大容量保證了流經模體的測量液沒有氣泡，即使是在使用數小時后。





ATS 700-D多普勒流量控制系統，ATS 700-D超聲多普勒流量控制器，ATS 700-D泵送系統技術參數：
每分鐘轉數范圍：6-600
泵頭：2
控制/電源開關：正轉/關/反轉
速度控制鈕：1-轉動分壓計
液體接觸：只為管道
自灌注：最大為2.0米（6.5英尺）
空運轉：是,連續的
非虹吸：是
國內電壓：90-130伏 50/60赫茲
國際電壓：200-260伏 50/60赫茲
泵頭管材：硅，3.1毫米（1/8”）1.D.
系統管材：PVC. 6.4毫米（1/4”）1.D.
重量/尺寸
尺寸：69×40×25厘米（27-1/2×16×10英寸）
重量：14千克（30磅）

流量計
數量：2
流率范圍：2.0-974毫升/分鐘精度：讀數的±2%
重復性：1%
測量液瓶：
類型：重載瓶
瓶帽：入口/出口
容量：2升（0.5加侖）


多普勒測量液：
類型：仿真血液
密度：1.04±0.01克/立方厘米
粘性：1.66±0.1 centistokes
微粒尺寸：30±3 微米
微粒濃度：(1.7±0.1)×104/立方厘米


ATS 700-D多普勒流量控制系統，ATS 700-D超聲多普勒流量控制器，ATS 700-D泵送系統與適當?shù)捏w模結合使用時，可以輕松，準確地評估超聲多普勒成像系統檢測變化深度，最大穿透力，流速，位置和方向辨別力的能力。

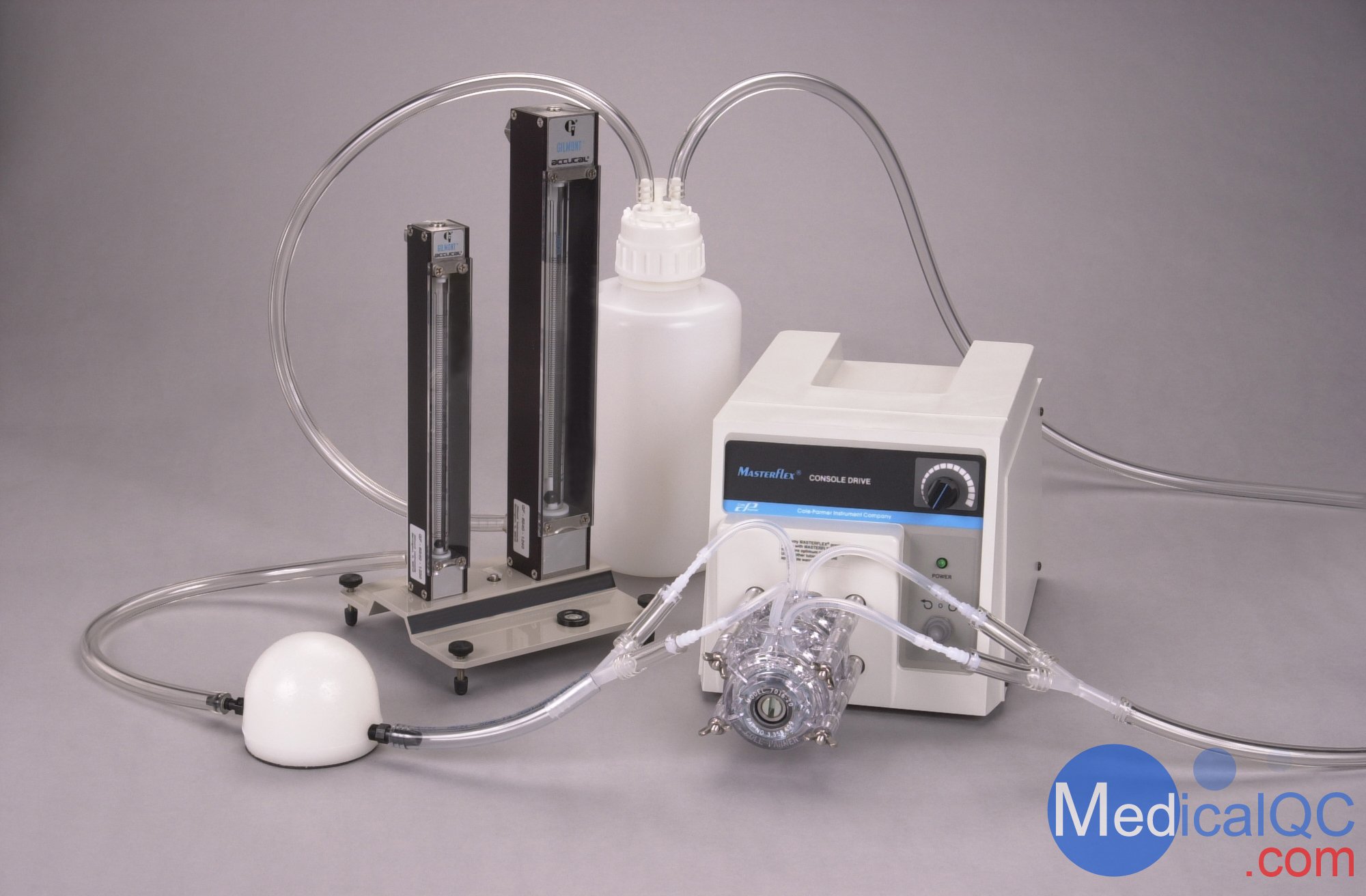

700-D型由變速正排量泵，流量積分器，在線流量計和測試液容器組成。700型與適當?shù)捏w模配合使用，例如523、523A，524、525和527型的ATS多普勒血流模型（這些產品可單獨購買）和707型多普勒測試液。

該系統提供的穩態流量范圍為20到950毫升/分鐘?？筛鶕?jù)要求提供更高的流速。泵的速度由一個旋鈕控制。在測試過程中，兩個在線流量計連續監控通過模擬體的模仿測試液的血液流速。大容量的測試液儲存器可確保通過幻象泵送的流體即使連續使用數小時也不會有氣泡。

泵和控制器		流體儲層
轉速范圍	6-600	類型	重型瓶
泵頭	2	帽	進/出口
控制/電源開關	前進/關閉/后退	容量	2升（.5加侖）
速度控制旋鈕	一轉電位器	重量/尺寸*
流體接觸	僅管	尺寸	69 x 40x 25厘米（27-1 / 2 x 16 x 10英寸）
自吸	高達2.0 m（6.5英尺）	重量	14公斤（30磅）
干涸	是的，持續不斷	*包括沒有多普勒測試液的手提箱
非虹吸	是	多普勒測試液 707型
流量	20-950毫升/分鐘
國內電壓 國際電壓	90-130 VAC 50/60赫茲 200-260 VAC 50/60赫茲	類型	模仿血液
		密度	1.04 +/- 0.01克/立方厘米
泵頭管	硅，內徑3.1毫米（1/8英寸）	黏度	1.66 +/- 0.1厘ist
系統油管	PVC 6.4毫米（1/4''）內徑 PVC 10毫米（13/32''）內徑	顆粒尺寸	平均直徑30微米+/- 3微米
		顆粒濃度	每立方厘米1.7 +/- 0.1x104顆粒
流量計
數	2
流量范圍	2.0-974毫升/分鐘
準確性	閱讀的2％
重復性	1％
