FOPH2000光導纖維水聽器,FOPH2000光纖水聽器是用于短期內液體中高正負壓絕對測量的理想儀器。全球許多計量，醫學和科學實驗室都在使用它進行可靠的聲場表征。
測量壓力的敏感元件是光學玻璃纖維的尖端。壓力信號是通過壓力/密度對水折射率的影響而在玻璃纖維/水界面處發生變化的光反射來檢測的。
由于液體的折射率取決于壓力和溫度，因此FOPH 2000也可以用作具有高空間和時間分辨率的溫度測量儀器（對于HIFU應用很感興趣）。



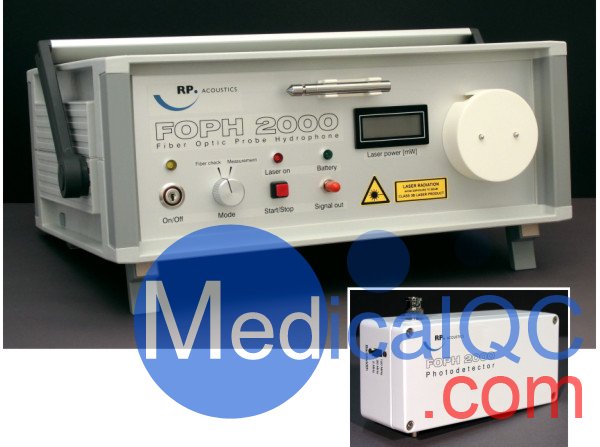

FOPH 2000由主機（大圖）和光檢測模塊（小圖）組成；主機中有激光發射和驅動模塊、模式耦合及電池模塊構成；光檢測模塊由光檢測及放大器組成。
FOPH 2000可以用于聚焦超聲的沖擊波的正、負聲壓的測試，測量精度、空間分辨率高，測量快速響應和寬帶性能好。
FOPH2000光導纖維水聽器,FOPH2000光纖水聽器為RP  ACOUSTIC公司生產

FOPH2000光導纖維水聽器,FOPH2000光纖水聽器產品特點：

無需參考標準即可進行簡單快速的校準。由于具有自校準功能，因此可以將光纖探頭水聽器本身用作測量標準。
高空間分辨率：100 µm。
帶寬0至2/20/100 MHz，可調（通過對水聽器特性進行反卷積，最高可達到150 MHz）。
上升時間3 ns，電子限制。
理論帶寬：0至30 GHz。
由于水聽器的直徑較小，因此僅在高于1 MHz的頻率下才能注意到靈敏度的方向性依賴性。
正負壓幅值的完整且可重復的再現。
由于水和玻璃纖維之間的粘附力超過了水的粘附力，因此即使在高負壓下也避免了水接觸的脫離。纖維尖端處的空化核偶爾會失去水接觸，導致反射激光異常增加，并且可以在測量中清楚地識別出來。
配有20 m的測量玻璃纖維。
損壞的玻璃纖維尖端可以在幾分鐘內輕松修復。
由于測量的光學原理，對電磁干擾極為不敏感。
設備的電池操作可防止  通過電源電纜產生電磁干擾。
沒有老化，因?yàn)殡娋€和壓電材料都沒有與水接觸。



FOPH2000光導纖維水聽器,FOPH2000光纖水聽器應用范圍

在醫療領域，一般的超聲校準和測量以及技術超聲設備的表征中，存在許多可能的應用：

液體中高正負壓的絕對測量。
根據IEC 61846，用于體外沖擊波碎石術（破壞腎臟和膽結石）的醫療器械的焦點和擴展波場中的壓力測量
用于超聲癌癥治療的醫療儀器（高強度聚焦超聲，HIFU）的焦點和擴展波場中的壓力和溫度測量。
用于醫學診斷的超聲儀器的焦點和擴展波場中的壓力和溫度測量。
診斷和治療用醫療儀器的特性和認證（IEC 61157）。
超聲清潔設備的波場檢查。
水下超聲和沖擊波研究。
光纖探頭水聽器FOPH 2000具有很高的空間（100 µm）和時間（3 ns）分辨率，可以對醫療設備進行正確的檢查，以進行體外沖擊波碎石和超聲診斷。



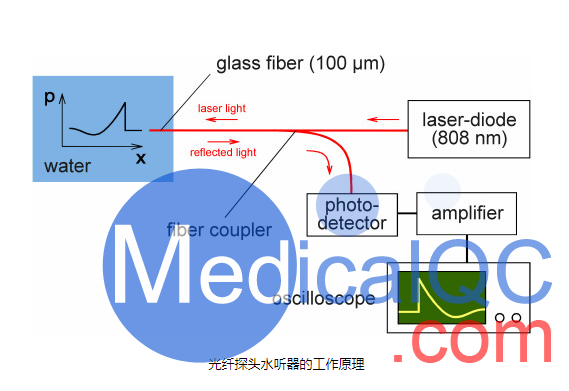

FOPH2000光導纖維水聽器,FOPH2000光纖水聽器原理：



液體中的壓力波會引起質量密度的變化，從而改變光學折射率。使用光纖探頭水聽器，可以通過浸沒在液體中的玻璃纖維尖端的光反射來測量折射率的變化。
激光被耦合到玻璃纖維的后端，并部分地透射通過玻璃纖維末端并在玻璃纖維末端被部分反射。
在短時間內，壓力波會改變液體的密度和折射率，從而調制反射光的強度。
反射光通過光纖耦合器耦合到快速半導體光電檢測器，并轉換成電信號，放大后在示波器屏幕上再現壓力時間曲線。
對于固定的光反射信號，簡單的校準指令允許確定壓力和光電二極管信號之間的關系。

FOPH 2000可以用于聚焦超聲的沖擊波的正、負聲壓的測試，測量精度、空間分辨率高，測量快速響應和寬帶性能好。



FOPH2000光導纖維水聽器,FOPH2000光纖水聽器性能參數表
