KOWOTEST雙絲像質計，KOWOTEST ISO 19232雙絲像質計，KOWOTEST DUPLEX IQI用于許多X射線應用程序中。它是專門為數字X射線應用而設計的，以便根據EN 13068（放射線檢查），EN 14784和ISO 13671（CR-帶成像板的計算機射線照相術）評估圖像不清晰（膠片和數字圖像）和數字圖像中的基本空間分辨率），ISO 17636-2（焊縫的數字射線照相-平板探測器）或ASTM E 2597（數字探測器陣列的特性）。一個新的ISO正在制定中，描述了使用雙工IQI確定X射線管上焦斑大小的可能性。

KOWOTEST雙絲像質計，KOWOTEST ISO 19232雙絲像質計，KOWOTEST DUPLEX IQI型號規格

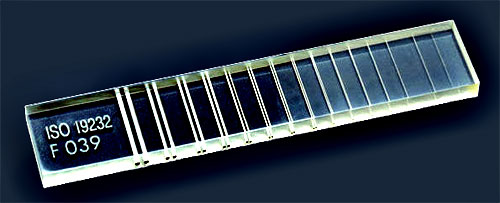

KOWOTEST雙絲像質計，KOWOTEST ISO 19232雙絲像質計，KOWOTEST DUPLEX IQI-D13（11 00155）-標準分辨率版本

D13由13對線組成，從線徑為0.80mm的一維線到線徑為0.50mm的13D線對。
線1D至3D由鎢制成，線4D至13D由鉑制成。
尺寸：70 x 15 x 4毫米

KOWOTEST雙絲像質計，KOWOTEST ISO 19232雙絲像質計，KOWOTEST DUPLEX IQI-D15（11 00160）-高分辨率版本

D15與D13具有相同的線對，另外還有直徑為：


D14-0.040毫米（12,500 lp / mm）
D15-0.032公厘（15,625 lp / mm）

D15的尺寸為78.5 x 15 x 4毫米，而70 x 15 x 4毫米（標準雙工），并且D13和D14之間的距離更大，可以避免混淆。















KOWOTEST雙絲像質計，KOWOTEST ISO 19232雙絲像質計，KOWOTEST DUPLEX IQI，符合ISO / IEC 17050-1的符合性聲明以及符合ASTM E 2002，ISO 19232-5的所有測試證書以及所有相關測量

絲型像質計是國內外使用最多的像質計。它結構簡單、易于制做，已被世界各國廣泛采用，國際標準化組織也將絲型像質計納入其制訂的射線照相標準中。絲型像質計的型式、規格已基本統一。
絲型像質計的基本樣式如圖2-33所示。它采用與被透照工件材料相同或相近的材料制做的金屬絲，按照直徑大小的順序、以規定的間距平行排列、封裝在對射線吸收系數很低的透明材料中，或直接安裝在一定的框架上，并配備一定的標志說明字母和數字。一般在排列的金屬絲的兩端還放置金屬絲對應的號數，以識別該絲型像質計。不同國家的標準對絲的直徑與允許的偏差、長度、間距、一個像質計中絲的根數及標志說明等都作出了各自的規定，對絲的材料有的標準作出了比較具體的規定。絲型像質計主要應用在金屬材料。

 圖像不清晰度檢定用像質計，雙絲像質計被應用在許多X射線應用中，特別是用于評價圖像不清晰度（膠片和數字影像）和數字圖像的基本空間分辨率，根據EN13068 (X射線**) ，EN14784 和 ISO 13671 （基于成像板的CR）ISO 17636-2 (焊縫的數字放射學-平板探測器)或用ASTM E 2597（數字探測器陣列特性）。新的ISO標準正在準備中，描述使用雙絲像質計測定X射線管的焦斑尺寸的可能性。



基于雙絲像質計的圖像評價

在射線照相中，不能被視覺分開的*大直徑d的絲對需要被辨認。透照膠片可以被放大*大四倍。

在射線數字照相中絲間分離（數字圖像處理曲線）程度被用于評價。絲間的數字圖像處理曲線低于絲對對比度20%的*大直徑d的絲對，表征全部圖像的不清晰度（U=2d）和數字圖像的基本空間分辨率（SRB=d）。

參數說明

·雙絲像質計包含13對從1D直徑為0.80毫米到13D直徑為0.05毫米的絲。

·1D到3D的導線材質是鎢，4D到13D的材質是鉑金。

·每對絲的間距正好絲徑。

·絲被鑄造在透明、耐磨和尺寸準確的塑料材料中。

·標準名稱和產品序列號也被鑄入，從而會在每張射線圖片上顯示，保證測定標準一致性。

·雙絲像質計設計通過柏林BAM測試。
