Gammex 1430迷你多普勒模體，Gammex 1430多普勒模體
精確的脈動流量模式可靠地測試超聲系統速度。在10秒內從存儲器中使用。理想的心臟病，肌肉骨骼（MSK）和乳房QC應用。重量輕于10磅 （4.6公斤）。堅固，獨立和電池供電。包括HE Gel™。背景衰減為0.5 dB / cm / MHz。本產品包含1年保修。


Gammex 1430迷你多普勒模體，Gammex 1430多普勒模體衰減（健康組織）旨在為超聲醫師提供先進的設計功能，允許在一個單元中進行多普勒和B超模式的超聲波系統測試。本產品由流量系統，幻象電流量控制器組成。

Gammex 1430迷你多普勒模體，Gammex 1430多普勒模體的B模式模體組件基于我們的404GS LE模型，該模型提供了用于測量小部件和腔內超聲波掃描系統的圖像質量的先進技術。通過添加灰度級目標，這個小部件模型還可以測量對比度，時間分辨率和系統線性度。模體采用了Gammex組織模仿凝膠，提供了一個更平滑的背景紋理和復合薄膜掃描表面，提高了傳輸性能。

獨特的404GS LE模體是密集的針目標。通過將它們靠得更近，我們的目標是測試一系列高頻換能器的理想選擇。分辨率圖案以及所有垂直和水平的針腳均由0.1 mm尼龍纖維制成，以獲得更好的細節清晰度和空間分辨率。包括相對于背景材料的-6dB，+ 6dB和+ 12dB的三個灰度目標。直徑為1,2,4和7mm的一系列消聲囊腫容易評估系統噪聲和失真參數。

系統中裝有兩個4毫米的容器，以符合FDA多普勒敏感度建議。一根血管與掃描平面平行2厘米，另一根血管從表面下降35度，用于測量多普勒靈敏度和開發掃描儀技術。

這種獨立的系統提供了廣泛的可用流量和測試對象。增強的基于微處理器的流量控制器流量計產生精確的流速，從1到17毫升/秒，對應于0到174厘米/秒的可測量速度，精度為1％滿量程（FS）。



Gammex 1430迷你多普勒模體，Gammex 1430多普勒模體提供了一個真實的測試媒介來評估：
•最大信號穿透
•定向識別的通道隔離
•雙重采樣門的配準精度以及B模式和彩色流圖像之間的相似性。
•流量讀數的準確性

Gammex 1430迷你多普勒模體，Gammex 1430多普勒模體是一個全功能于一身的便攜式系統，由內置的鋰離子充電電池供電。通用充電器包含在系統中

Gammex多普勒模體選型表

	DOPPLER FLOW 403	MINI-DOPPLER FLOW 404
性能測量	圖像均勻性、偽影檢驗、軸向和橫向分辨率、水平和垂直距離、盲區、穿透深度、信噪比、消聲和回聲質量分辨率、灰度對比分辨率
血管 (2)	5mm 內徑；1 根水平，深度 2cm，1 根成 40º 角，深度 2 到 16 cm	4mm 內徑；1 根水平，深度 2cm，1 根成 35º 角，深度 2 cm
流速	可自定義，穩流和脈動	可自定義，穩流和脈動
血液模擬液	聲速 1550 +/- 10 m/s，總體積約 300 mL	聲速 1550 +/- 10 m/s，總體積約 100 mL
標靶	線、囊腫、灰度、分辨率組	線、囊腫、灰度、分辨率組
尺寸（外殼）	高 28 x 寬 30.5 x 深 22 cm (11 x 12 x 8.65 in)	高 20 x 寬 23 x 深 15.2 cm (7.87 x 9.06 x 5.94 in)
重量	8.34 kg (18 lb4 oz.)	4.6 kg (9 lb15 oz.)

領先的超聲QA解決方案以及包含B模式的全功能多普勒模體是兩個領域中最優質產品。

這些堅固、獨立的電池供電系統可以滿足您所有的超聲QC需求，甚至超越了ACR的要求。精確的脈動流速（穩流和湍流）可以模擬人體血管中的血液流動，可靠地測試系統速率。無論您需要的是 Doppler Flow403全方位的豐富功能，還是 Mini-Doppler404專業的微小部位功能，我們都能夠?yàn)槟峁┳钸m合的解決方案。



在Doppler Flow的幫助下，從存放處取出到使用只需不到10秒鐘。兩個模體都具備最先進的特性，可以保證多年一致的QC測量和高質量的診斷成像。



共同亮點

• 全新的血液模擬液流配方

- 可表現出層狀與拋物線狀液流（與速度有關）

- 粘度更高，雷諾數更低

- 無需購買或存儲血液模擬液

• 已獲得專利的多頻率HE Gel™

• 專利型復合薄膜掃描表面



Doppler Flow403特點

• 多普勒超聲QA金標準

• 0到16cm深度分辨率測量



Mini-Doppler Flow404特點

• 測量微小部位分辨率

• 心臟和肌肉骨骼(MSK)應用的理想之選

• 輕巧便攜(<10lb/4.6kg)

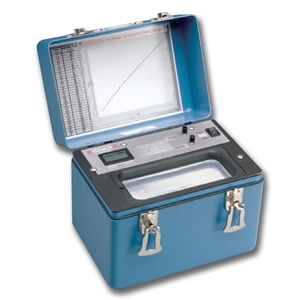

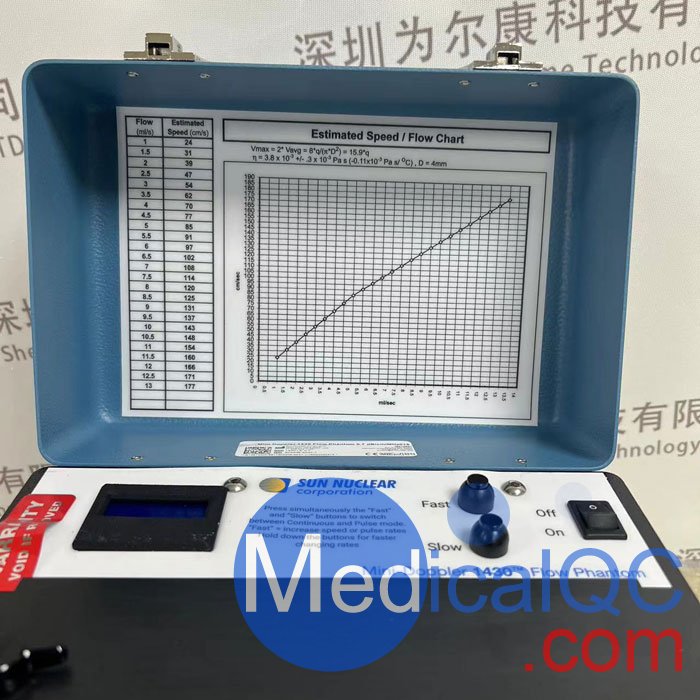

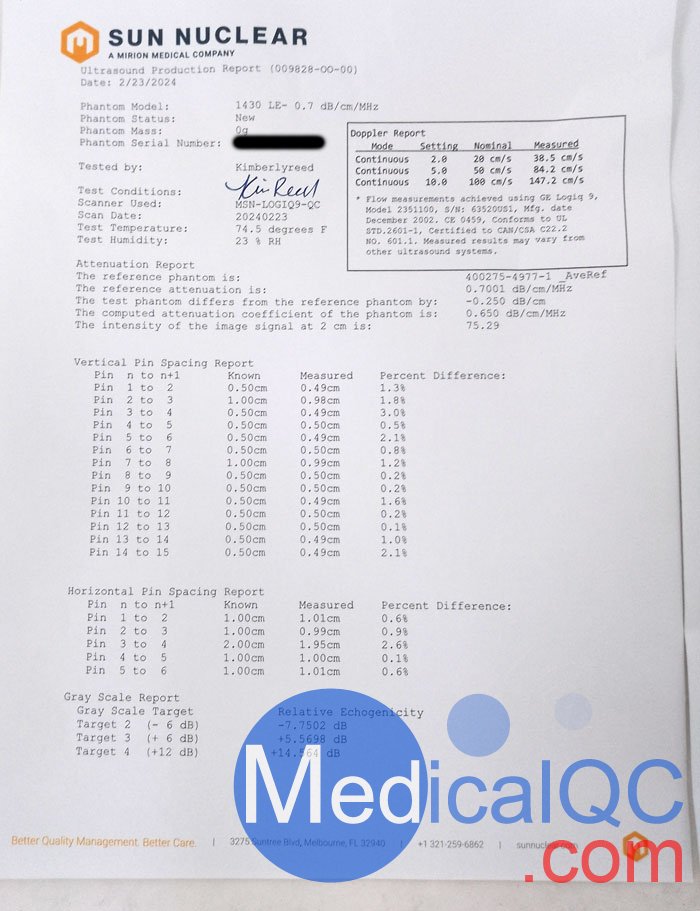

Gammex 1430迷你多普勒模體，Gammex 1430多普勒模體實拍圖：
