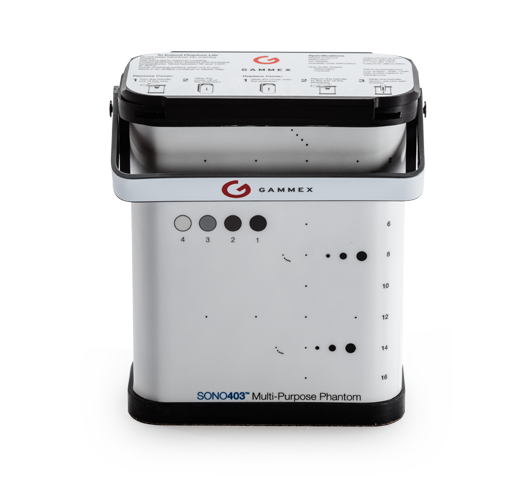

Gammex Sono403多功能體模,Gammex Sono403超聲質量模體
型號：Gammex Sono403 類別： 質控模體 品牌：美國Gammex pdf資料: Gammex Sono403多功能體模,Gammex Sono403超聲質量模體.pdf確保準確的篩查，診斷和監測。
對超聲波系統和傳感器進行高效的QA測試
用于各種應用，包括一般放射學，肌肉骨骼，心臟病學，急診，兒科，放射治療和手術
幫助您超過ACR，ECR，AIUM等國際程序要求
Gammex Sono403多功能體模中的組織特性使其成為測試掃描儀性能的理想選擇
Gammex Sono403多功能體模,Gammex Sono403超聲質量模體擁有獲得專利的HE（高等效）Gel ™，為測量小型部件和腔內超聲波掃描系統的圖像質量提供了先進的技術。
Gammex Sono403多功能體模,Gammex Sono403超聲質量模體系列提供：
由于我們的HE Gel，在2到18 MHz之間的衰減頻率的近線性響應
衰減頻率在8MHz以上的響應，以支持代表人體組織1,2的準確的軸向分辨率和穿透深度
績效考核：

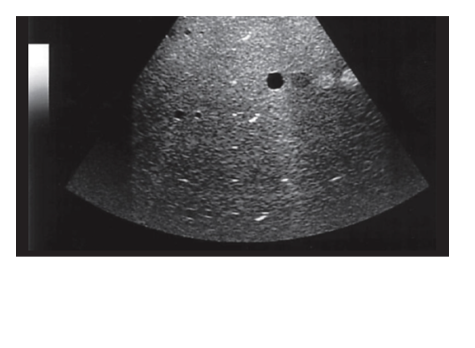

圖像均勻
神器調查
軸向和橫向分辨率
水平和垂直距離
盲區
滲透深度
信噪比
無回聲和回聲的質量分辨率
灰度對比度分辨率
Gammex Sono403多功能體模,Gammex Sono403超聲質量模體
設計用于通用放射學，肌肉骨骼，心臟病學，急診，兒科，放射治療和外科應用的超聲系統和傳感器的QA測試
HE凝膠可以重新煥發活力，隨時重新驗證您的模型以加強您的投資
HE凝膠非常均勻，具有相當于人類肝臟對比分辨率的非線性參數（B / A）
HE Gel™：Gammex的多頻組織模擬材料
| 衰減系數1： | 0.5或0.7dB / cm / MHz |
| 衰減隨頻率的變化2，3： | 在0.5dB / cm / MHz的f1.08 |
| f1.1在0.7dB / cm / MHz | |
| HE凝膠凝固點： | <0 ° C |
| HE凝膠熔點： | > 100 ° Ç |
| 頻率范圍2： | 2 - 18 MHz |
| 聲音的速度： | 1540米/秒 |
| 特征 | Sono403 SCG | Sono403 SC | |
|---|---|---|---|
|
組織模擬材料，專利 多頻HE GelTM： |
■ | ■ | |
| 掃描表面，專利復合膜： | ■ | ■ | |
| 統一評估： | ■ | ■ | |
| 幾何評估： | ■ | ■ | |
| 靈敏度評估： | ■ | ■ | |
| 決議評估： | ■ | ■ | |
| 滲透深度： | ■ | ■ | |
| 死區檢測： | ■ | ■ | |
| 諧波成像： | ■ | ■ | |
| 消聲囊腫： | ■ | ■ | |
| 灰度目標： | ■ |
Gammex Sono模體選型表：
|
功能 |
Sono403 SCG 多功能
|
Sono410 SCG Full Contact™ |
Sono408 球形病灶 |
Sono404 SCG 微小部位 |
|
聲速 1540 m/s |
√ |
√ |
√ |
√ |
|
頻率范圍2-18 MHz |
√ |
√ |
√ |
√ |
|
專利型復合薄膜掃描表面 |
√ |
√ |
√ |
√ |
|
線 針靶 垂直 |
20mm（深2至16cm） |
1、2和4cm（深1至15cm） |
5mm（深1至9cm） |
|
|
線 針靶 水平 |
30mm（深2至12cm） |
2cm（深2cm）、4cm （深7到13cm） |
10mm（深1和5cm） |
|
|
消聲囊腫 |
直徑2、4、6、10mm |
12個標靶，直徑 1、2、4、8mm |
|
直徑1、2、4、7mm |
|
灰度(dB) |
3個標靶，直徑10mm， -6、+6 和 +12 |
6個標靶，直徑8mm，-6、+6 和 +12 |
3個標靶，直徑7mm，-6、+6 和+12 |
|
|
Full Contact™ 弧形掃描表 |
√ |
|||
|
消聲球形病灶 |
211個4mm直徑病灶，垂直間距0.5cm，水平間距0.75cm；105個2 mm直徑病灶，垂直與水平間距均0.5cm |
|||
|
可提供重新驗證報告 |
√ |
√ |
√ |
√ |
|
超越ACR和其他協會要求 |
√ |
√ |
√ |
