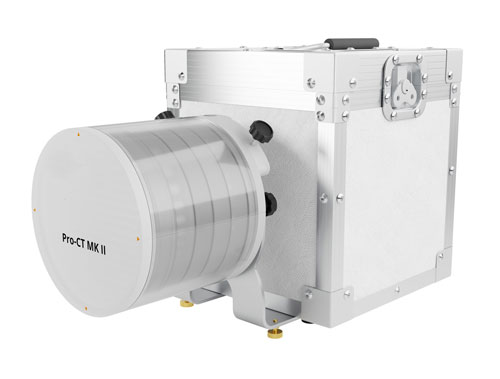

Pro-CT MK II CT性能模體，Pro-CT mk II體模可用于根據 IEC 61223-3-5 和 AAPM（美國醫學物理學家協會）指南對計算機斷層掃描系統進行驗收和穩定性測試。該體模由放置在圓柱形容器內的多個測試模塊組成，該容器可以直接安裝在 CT 臺的支架上或可調節支架上。它允許在臺上和臺外進行精確的測量。體模上的標記和調平輔助裝置進一步簡化了定位過程。

Pro-CT MK II CT性能模體，Pro-CT mk II體?？捎糜谶M(jìn)行以下測試：

•    幾何失真
•    CT 值 (HU) 測量
•    噪聲/均勻性
•    偽影
•    MTF
•    SSP、LSF、PSF
•     CNR
•    空間分辨率
•    Z 維度的空間分辨率
•    對比度分辨率
•    低對比度分辨率
•    切片輪廓
•    對準
•    線性
•    波束寬度

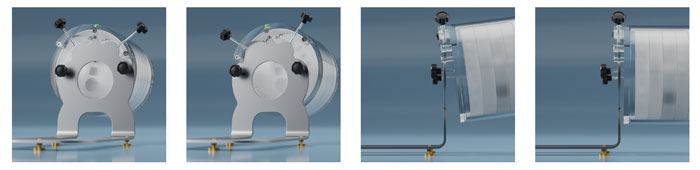

Pro-CT MK II CT性能模體可在兩個維度上進行調整：

Pro-CT MK II CT性能模體技術參數：

•    主模塊包含一個 PMMA 部分，其上排列著直徑為 2 毫米、深度為 10 毫米、間隔為 10 毫米的孔
•    外徑：220 毫米
•    長度：250 毫米
•    可選外部梁硬化環：
-     外徑 380 毫米 (04-417)
-     外徑 350 毫米 (04-418)
-     外橢圓徑 300 – 380 毫米 (04-419)
-     外橢圓徑 450 – 550 毫米 (04-420)
•    用于臺上和臺外測量的通用定位支架 (04-550)
•    適用于不同制造商的可選專用適配器：
-     (04-551) 佳能醫療系統
-     (04-552) 西門子醫療系統
-     (04-553) GE 醫療
•    手提箱

Pro-CT MK II CT性能模體，Pro-CT mk II體模產品特點：

•    符合
-     IEC 61223-3-5
-     IEC 61223-2-6
-     AAPM 指南
-     ACR 指南
-     21CFR 1020.33 規范

•     CE 認證
•    手冊提供了執行每項測試、結果評估和注冊的詳細指南

Pro-CT MK II CT性能模體模塊：

低對比度模塊

•    直徑：200 毫米
•    厚度 30 毫米
•    由 PMMA 制成
•    包含三組低對比度物體：每組中都有相同密度的棒，高度為 20 毫米，直徑范圍為 1 至 15 毫米。組與周圍材料之間的對比度差異為 0.3、0.6 和 1%
•    可選子切片目標具有標稱 1.0% 對比度和 z 軸長度為 3、5 和 7 毫米。對于每個長度，都有直徑為 2、3、5、7 和 9 毫米的物體（04-411）

感 光—線性模塊

•    直徑：200 毫米
•    厚度：30 毫米
•    包含 9 個棒狀感光樣品（直徑 25 毫米）：PTFE、LDPE、POM-C、ABS、PA-6、PET、空氣、塑料水當量和 PMMA – 模塊主體

幾何模塊

•    直徑：200 毫米
•    厚度：30 毫米
•    包含兩對鋼絲斜面，其斜角正切等于 0.5
•    斜面中間相交于同一平面，可非常精確地評估切片位置
•    包含四根 ø5 毫米桿和四根 ø3 毫米桿，位于靠近模型外周的正八邊形頂點，用于評估對稱性和圓形幾何形狀
•    可選九個球體，用于評估掃描儀對子切片球形體積的成像，直徑：1.0、2.0、3.0、4.0、5.0、6.0、7.0、8.0 和 9.0 毫米 (04-413)

空間/高對比度模塊

•    直徑：200 毫米
•    厚度：30 毫米
•    包含 13 個同心放置的高對比度元件，用于 1 至 13 LP/cm 的空間分辨率評估
•    兩個碳化鎢珠 Ø 0.18 毫米和 Ø 0.28 毫米，用于 MTF 和 SSP 計算
•    線性擴展函數 (LSF) PTFE / PMMA 接口
•    點擴展函數 (PSF) - 空氣中的 0.25 毫米不銹鋼絲
•    可選的、額外的同心放置的高對比度元件，用于 14 至 30 LP/cm 的空間分辨率評估 (04-414)

均勻性模塊

•    直徑：200 毫米
•    厚度 35 毫米
•    可裝水

可選模塊

由 Pro-Water 水當量制成的可選模塊（04-421）

•    直徑：200 毫米
•    厚度 30 毫米
•    模擬真實水，準確度達 1%

可選電子密度模塊（04-416）

•    直徑：200 毫米
•    厚度：30 毫米
•    包含 10 種不同棒狀材料樣本（Ø 30 毫米 x 27.5 毫米），已知物理和電子密度對應于以下組織：肺（吸氣）、肺（呼氣）、乳房（50/50）、致密骨、骨髓、肝臟、肌肉、脂肪組織；此外，還有一個含水樣本和可選的鈦棒
