QCKV-1模體，QCKV-1 CBCT圖像質量性能模體，QCKV-1 CBCT模體
型號：QCKV-1 類別： 質控模體 品牌：美國Stand pdf資料: QCKV-1模體，QCKV-1 CBCT圖像質量性能模體，QCKV-1 CBCT模體.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
QCKV-1模體，QCKV-1 CBCT圖像質量性能模體，QCKV-1 CBCT模體是針對于加速器等放療設備的 KV 級影像系統（CBCT）影像質量分析模體。
在幾分鐘內獲得 QA 結果
QCkV-1 Phantom 與 PIPSpro™ 軟件配合使用時，可提供成像系統的分辨率、對比度與噪聲和整體噪聲值的定量結果。
準確了解何時需要維修或重新校準
強大的 PIPSpro™ 軟件會自動存儲基線值和趨勢測量結果，在圖像質量變得具有臨床意義之前顯示圖像質量下降。
QCKV-1模體，QCKV-1 CBCT圖像質量性能模體尺寸:
寬度:10.7 厘米 （4.21 英寸）
長度:12.7 厘米（5.0 英寸）
高度:1.6 厘米（0.63 英寸）
重量:0.25 千克（0.55 磅）

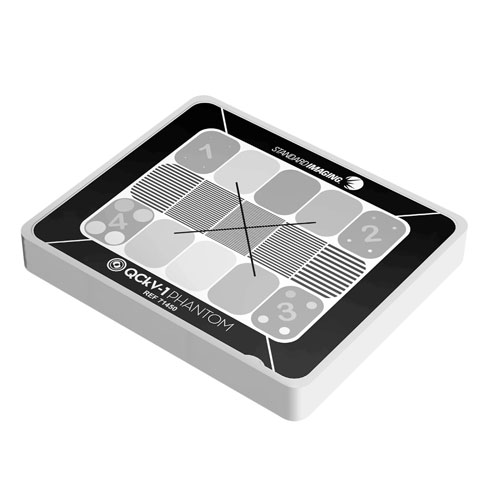

QCKV-1模體，QCKV-1 CBCT圖像質量性能模體實物圖：

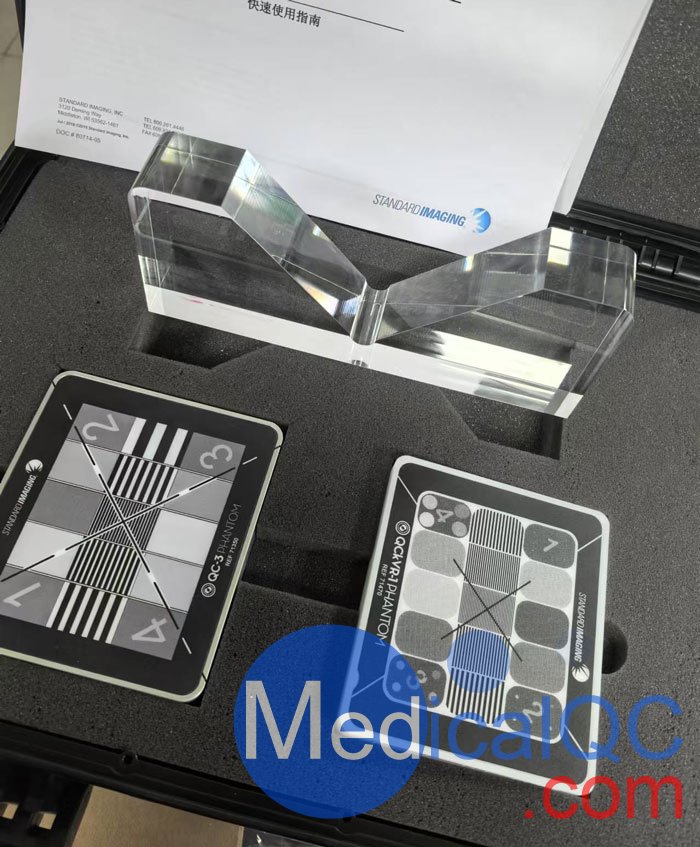

QC-3和QCkV-1是保證加速器等放療設備的影像系統的精確性，包括 MV（QC-3） 及 KV （QCKV-1 ）影像。影像系統是加速器定位及復位的位置依據，因此影像系統的精確性會直接影響到患者的
治療位置精度。所以在 TG-142 實踐指南中明確提出月檢的內容應包含設備的影像質控。
QCkV-1 是一種常見的模型，旨在每周和/或每月使用一次，以提供對成像性能的持續檢查，特別是那些最容易變質的方面。在初始灰度檢查之后，只需計算檢測到的細節數量和圖像中解析的條形圖案數量，即可測量圖像質量。這些數字的持續記錄將揭示成像性能惡化的任何趨勢。
美國醫學物理學家協會 （AAPM） 的第 142 任務組 （TG-142） 建議在表 VI：成像中的月度質量保證 （QA） 期間應檢查平面 kV 成像。
測量摘要
分析提供以下結果：
MTF
空間分辨率
反差
均勻性和噪聲
圖像采集建議
以下是有關圖像采集的一般指南。確切的方法將取決于現場設備和配置。
運動啟用 kV 臂和龍門架，然后將它們移動到位。
從 kV 電源上拆下所有過濾器（例如半風扇）。
將模型放在 kV 檢測器上，確保模型正面朝上，區域在圖像頂部標記為 1。
確保體模在 kV 探測器上以 45% 角合理地在視野中居中。一些 C 系列瓦里安直線加速器在 kV 源上有一組紅色激光器，可用于對準模型。TrueBeams 沒有此功能，但可以使用綠壁激光器來推斷定位。
調整準直，以便曝光整個體模，并且體模外部的整個圖像都是開闊的場。雖然圖像處理功能很強大，但圖像中和邊緣周?chē)倪^(guò)多偽影可能會影響處理圖像的能力。
在成像軟件中，選擇 kV 采集參數。以下參數是一個很好的起點，但可能需要根據站點的環境進行調整：解剖學
SID = 150 厘米
50 千瓦普
10 毫秒（250 mA，50 毫秒）
在成像軟件中，捕獲圖像并導出以供使用。
重復上述步驟以獲取第二個圖像。
